Hệ thống AMEE Vibrography cung cấp bộ giải pháp toàn diện để phân tích dao động, với khả năng tiên tiến trong việc sơ đồ hóa độ dịch chuyển và biến dạng, cũng như phân tích hình dạng và biến dạng hoạt động (ODS).
Với phần mềm Mercury RT®, hệ thống áp dụng thuật toán Tương quan Hình ảnh Kỹ thuật số (DIC) để theo dõi các mẫu hạt, đảm bảo độ chính xác nhỏ hơn mức pixel khi tính toán độ dịch chuyển, biến dạng và sự thay đổi hình dạng. Được thiết kế cho phân tích trong miền tần số, AMEE Vibrography là công cụ không thể thiếu cho các phép đo chẩn đoán dao động, cho phép đánh giá chính xác xu hướng dịch chuyển của các cấu trúc và chi tiết.
Các đặc điểm nổi bật:
❖ Đo lường toàn diện: Hệ thống cho phép đo các biến đổi như biến dạng, dịch chuyển và vị trí. Đồng thời cung cấp cái nhìn chi tiết về dữ liệu trong miền tần số, là lựa chọn lý tưởng để phân tích tần số tự nhiên và hình dạng lệch hoạt động.
❖ Phân tích biến dạng hoạt động (ODS): Khả năng phân tích toàn diện ODS ở dải tần từ thấp đến cao. Người dùng có thể trực quan hóa các hình ảnh động ODS trong môi trường 3D để nắm bắt tốt hơn các phản ứng động.
❖ Xác định tần số tự nhiên: Hệ thống phát hiện chính xác các tần số tự nhiên cùng các ODS liên quan, giúp chuẩn đoán chính xác sự rung động của kết cấu.
❖ Phân tích FFT tiên tiến: Thực hiện phân tích kỹ lưỡng với các tính năng Fast Fourier Transform (FFT) tiên tiến như phân tích theo quãng tám, phân tích từng phần và nhiều phương pháp khác để trích xuất tần số tự nhiên. Người dùng có thể tự do lựa chọn các hàm cửa sổ để tối ưu hóa quá trình phân tích.
❖ Hiệu quả và dễ dàng sử dụng: Tận hưởng trải nghiệm hệ thống mạnh mẽ nhưng tiết kiệm chi phí, được thiết kế tối ưu hóa từ khâu lắp đặt tới vận hành. Cung cấp nhiều tính năng hiện đại với tiêu chí tập trung vào sự tiện lợi và hiệu suất cao.
Các chức năng nâng cao trong phân tích dao động:
❖ Phân tích FFT: Phân giải các tín hiệu phức tạp thành các thành phần tần số để nghiên cứu chi tiết.
❖ Phân tích Octave: Có khả năng chia dải tần số thành các dải 1/n octave và lựa chọn tần số của dải đầu cũng như dải cuối.
❖ Đồ thị biên độ và pha: Thể hiện sự biến đổi biên độ và pha theo từng tần số khác nhau.
❖ Đồ thị mật độ phổ công suất/năng lượng: Hiển thị cách phân bổ công suất và năng lượng trên phổ tần số.
❖ Biểu đồ Campbell: Lập bản đồ mối quan hệ tần số với điều kiện vận hành, xác định tốc độ tới hạn và các tần số cộng hưởng.
❖ Các chỉ số chính: Phân tích các giá trị như Nhỏ nhất, Lớn nhất, Đỉnh, Đỉnh-Đỉnh, Giá trị hiệu dụng và Hệ số đỉnh để có những đánh giá chi tiết.
❖ Phương pháp tính toán trong phân tích tần số: Sử dụng phương pháp Phổ đặc biệt hoặc phương pháp Welch. Các cửa sổ được sử dụng bao gồm cửa sổ Hanning, cửa sổ chữ nhật, v.v.
❖ Đầu ra: Dữ liệu được xuất dưới dạng tệp CSV và cũng có thể xuất hoạt ảnh 3D ODS ở định dạng MJPEG.

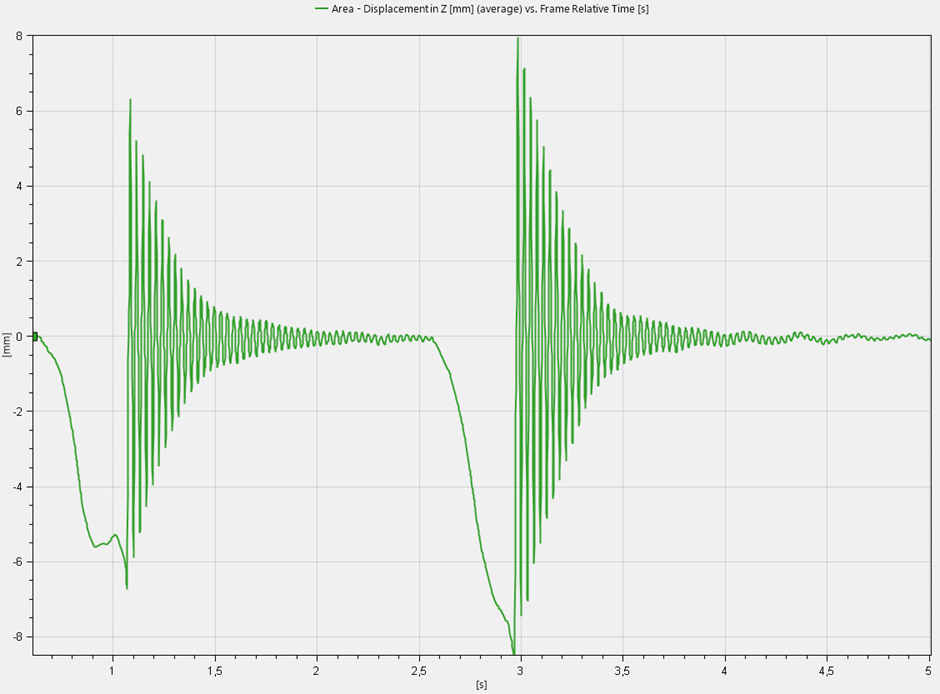

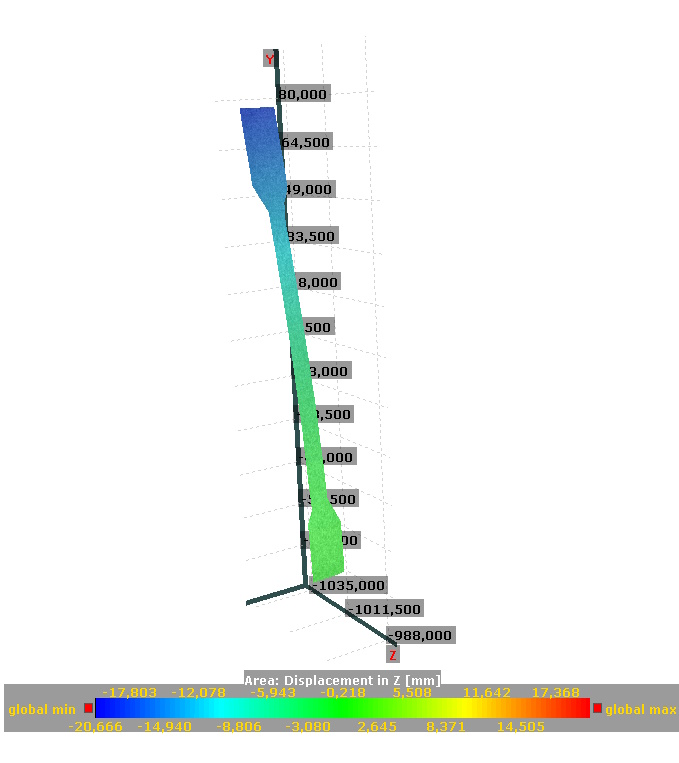

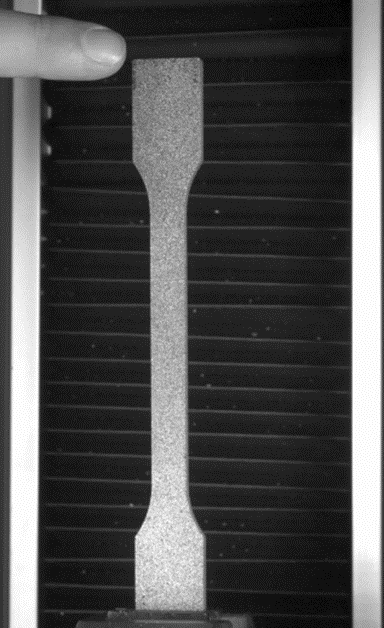

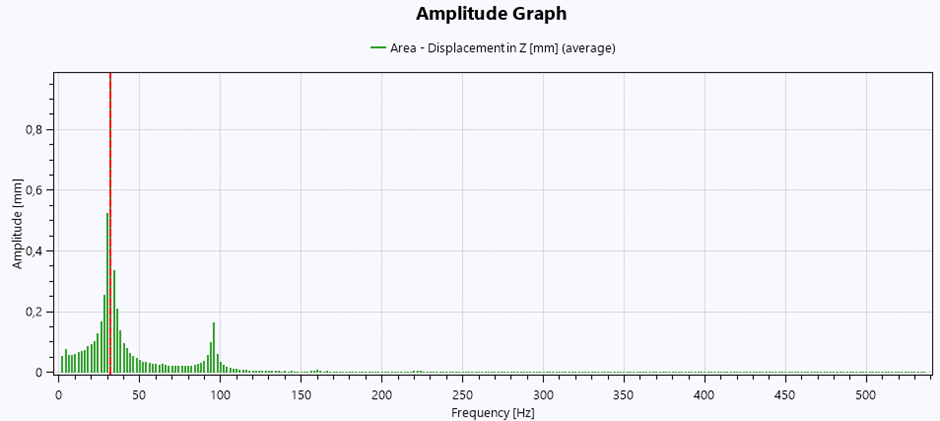

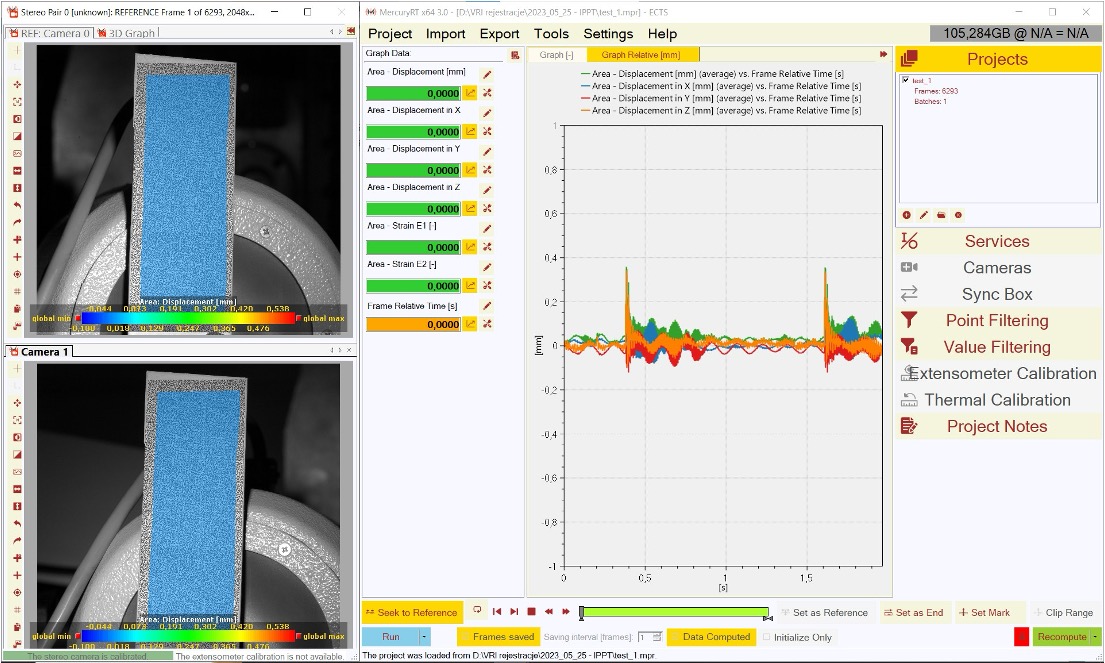

Ví dụ đo lường:

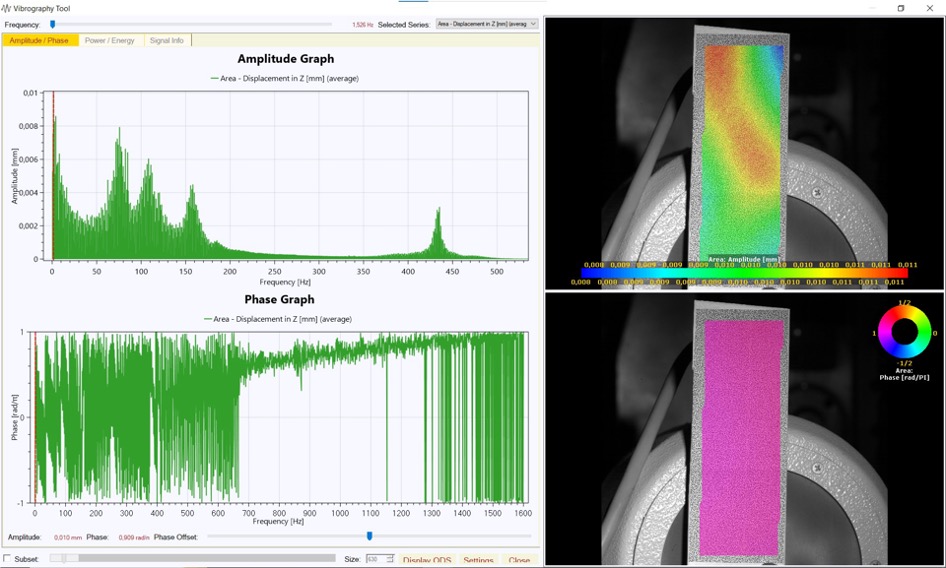

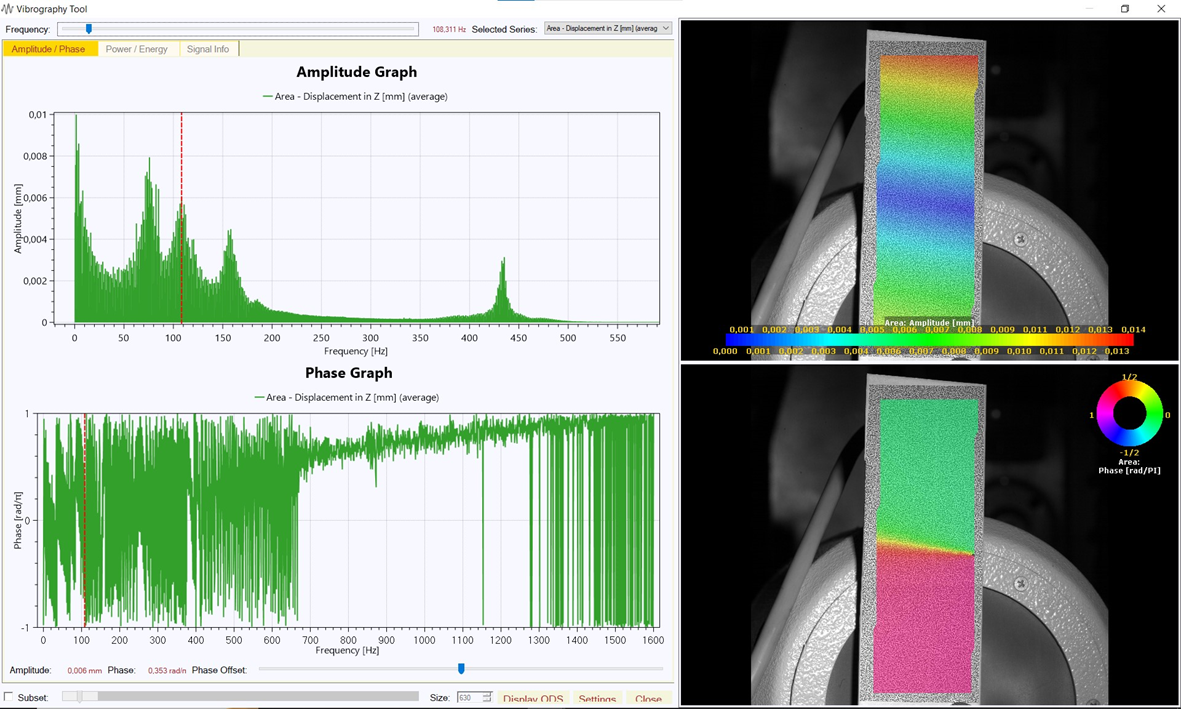

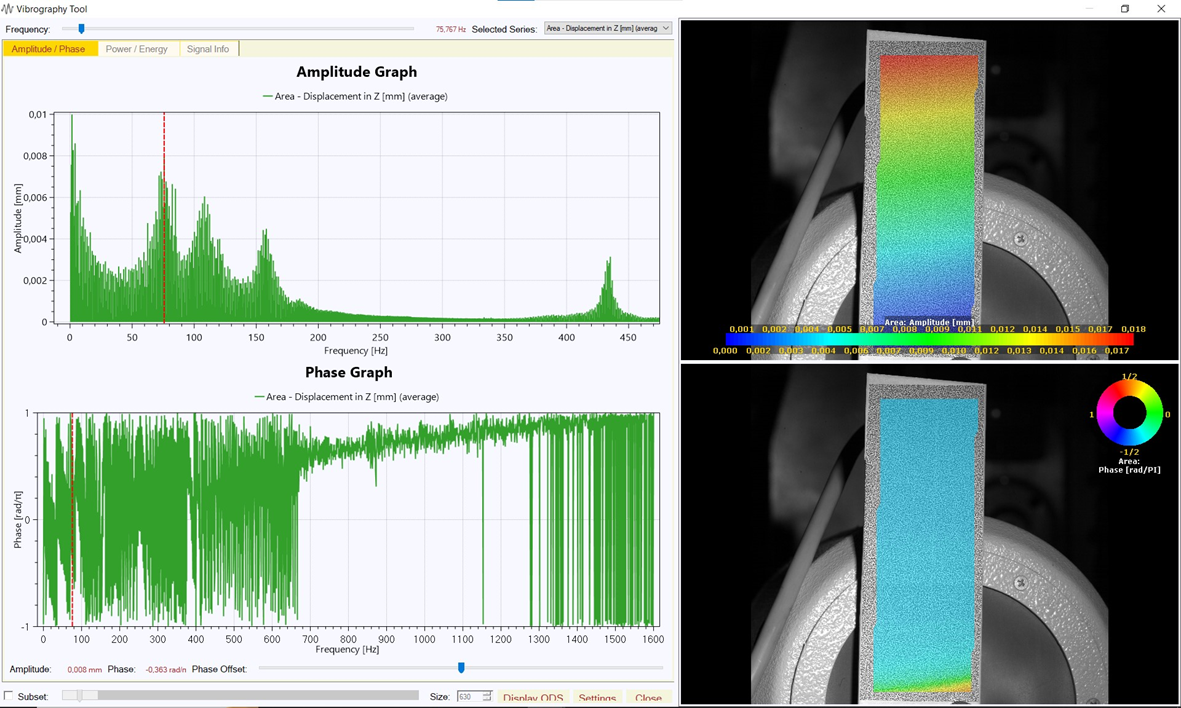

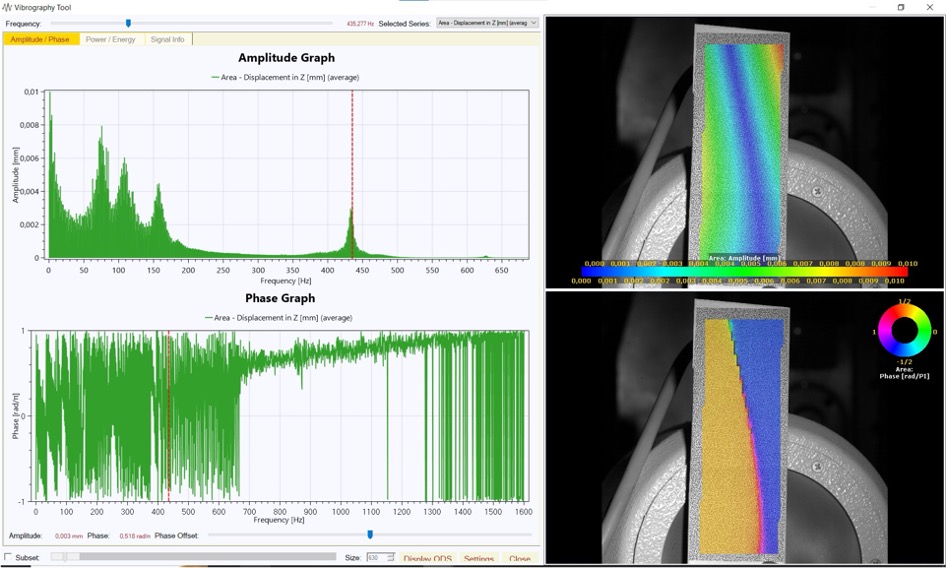

Hình ảnh dưới đây minh họa một ví dụ về đo lường dao động tại các tần số khác nhau.
Các ứng dụng phổ biến nhất của phân tích dao động bằng Phân tích biến dạng hoạt động (Operational Deflection Shapes – ODS) bao gồm:
❖ Ngành công nghiệp ô tô:
Kiểm tra đóng/mở cửa để phân tích phản ứng cấu trúc.
Đánh giá rung động trong hệ thống ống xả và các bộ phận động cơ.
Nghiên cứu động lực học của hệ thống treo và khung gầm.
❖ Ngành hàng không:
Nghiên cứu rung động trên cánh máy bay, thân và các khớp nối.
Kiểm tra động cơ tua-bin và các bộ phận quay.
❖ Chẩn đoán máy móc:
Theo dõi rung động trong các thiết bị quay như động cơ, tua-bin và máy bơm.
Phát hiện mất cân bằng, sai lệch và hư hỏng ổ trục.
❖ Giám sát trạng thái kết cấu:
Phân tích độ biến dạng và ứng suất trên các công trình như tòa nhà, cầu và các cấu trúc khác.
Xác định điểm yếu hoặc hư hại sau các sự kiện động hoặc chấn động.
❖ Phát triển sản phẩm và kiểm soát chất lượng:
Kiểm tra nguyên mẫu để cải thiện thiết kế.
Đảm bảo độ tin cậy của sản phẩm bằng cách xác định điểm cộng hưởng và các yếu tố gây mỏi.
Hãy cho chúng tôi biết loại phép đo cần thực hiện và kết quả mong muốn. Chúng tôi sẽ chuẩn bị một bộ giải pháp hoàn chỉnh bao gồm đầy đủ các thành phần cần thiết phù hợp với yêu cầu cụ thể của bạn.
Bộ sản phẩm hoàn chỉnh có thể bao gồm:
❖ Phần mềm 3D Mercury RT: Tích hợp các module bổ sung phù hợp với ứng dụng cụ thể của bạn.
❖ Cặp camera Stereo tốc độ cao: Số lượng camera tùy thuộc vào nhu cầu thử nghiệm, cung cấp độ phân giải cao và tốc độ khung hình vượt trội.
❖ Ống kính được khuyến nghị: Tối ưu hóa cho việc phân tích 3D chi tiết các biến dạng và sự dịch chuyển.
❖ Hệ thống chiếu sáng: Đèn xanh có thể điều chỉnh kèm giá đỡ tripod để đảm bảo ánh sáng lý tưởng trong quá trình đo lường.
❖ Chân máy: Chân tripod dễ di chuyển, giúp bố trí linh hoạt cho cả camera và hệ thống chiếu sáng.
❖ Cáp kết nối: Đảm bảo tích hợp mượt mà giữa phần cứng và máy tính của bạn.
❖ Hộp đựng di động: Vỏ đựng chắc chắn, tiện lợi cho việc vận chuyển và bảo quản toàn bộ hệ thống.
Các loại camera Chronos:
Tại sao nên chọn AMEE Vibrography?
AMEE Vibrography mang đến một giải pháp mạnh mẽ và không tiếp xúc cho phân tích rung động tiên tiến. Sử dụng công nghệ Digital Image Correlation (DIC), hệ thống có khả năng đo chính xác sự dịch chuyển, biến dạng và căng thẳng với độ chính xác trên từng điểm ảnh. Được thiết kế chuyên biệt cho phân tích trong miền tần số, AMEE Vibrography là lựa chọn lý tưởng cho các ứng dụng như phân tích dạng rung (modal analysis) và hình dung dạng biến dạng hoạt động (operational deflection shape – ODS). Điều này đặc biệt quan trọng trong việc xác thực thiết kế, kiểm chứng mô hình phân tích phần tử hữu hạn (FEA) và các mô phỏng chuyên sâu.
Hệ thống này tích hợp hoàn hảo với các dòng máy quay tốc độ cao như Chronos và Phantom, cung cấp khả năng thu thập dữ liệu trong thời gian thực để phân tích các hành vi động học phức tạp mà mắt thường khó nhận biết.
Với công cụ cung cấp dữ liệu toàn diện và khả năng hình ảnh hóa trực quan, AMEE Vibrography là giải pháp không thể thiếu cho các ngành công nghiệp yêu cầu cao về việc hiểu rõ phản hồi động học của các cấu trúc nhằm đảm bảo tính ổn định và hiệu suất tối đa.
